Zitat:
im Handbuch wäre bei der Abmaß Skizze am Ende noch die Bauhöhe interessant

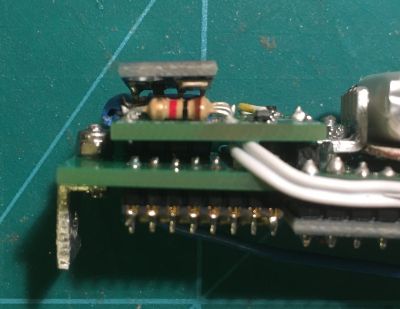

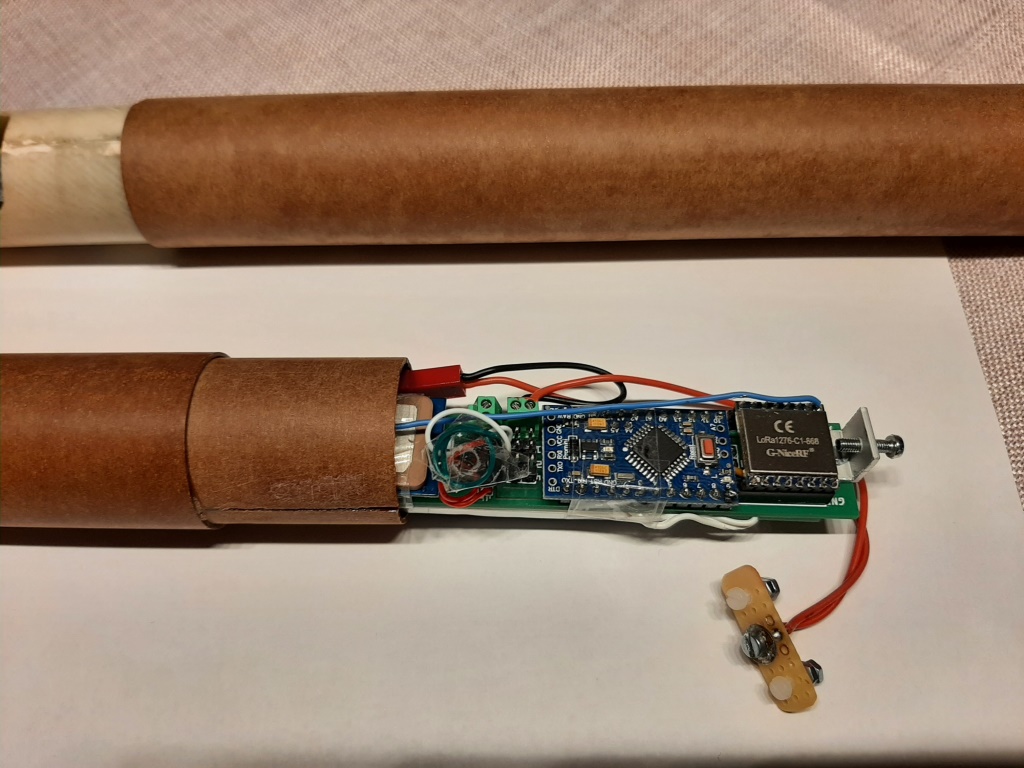

Die Bauhöhe ist 13 mm. Wie ich es sehe, hat ein BT-60-Rohr ja ca. 40 mm Innendurchmesser. Natürlich passt das Board selbst mit seinen 35 mm Breite in einen BT-60-Kuppler. Aber es muss da ja noch eine Platte (z. B. aus Flugzeugsperrholz), auf die das Board aufgeschraubt wird, mit hinein, zusätzlich noch darauf noch der GPS-Empfänger. Ein U-Blox M8 hat ebenfalls eine Bauhöhe von 13 mm.

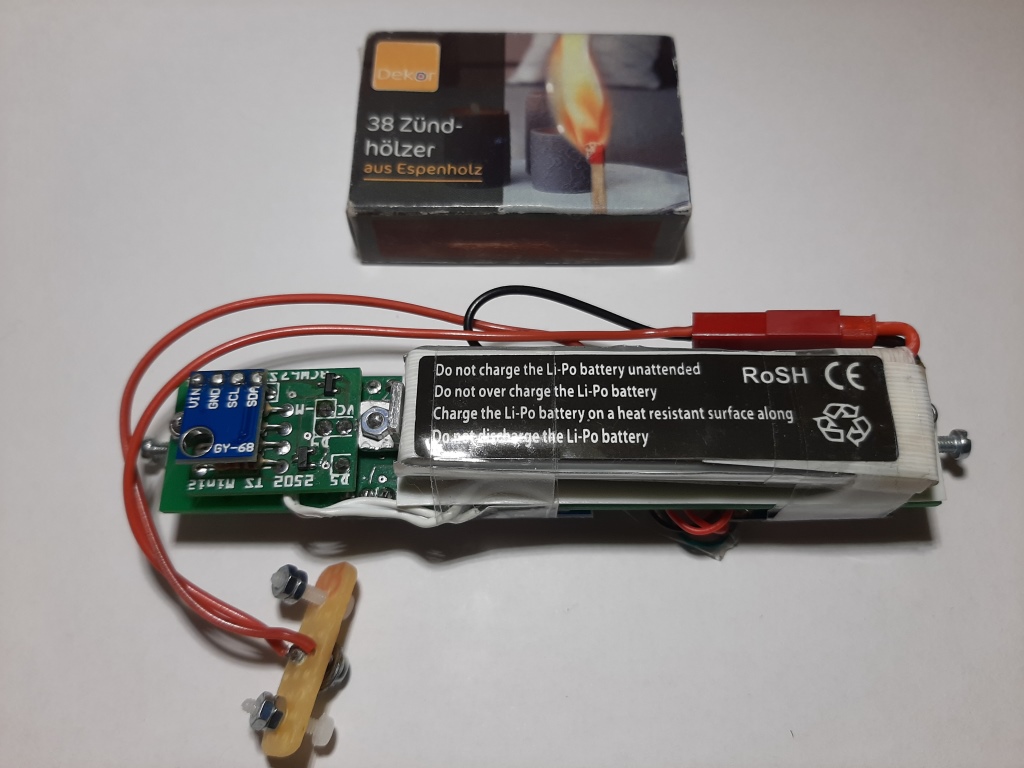

Auf der Unterseite müsste dann der Akku Platz finden, ggf. dort auch der GPS-Empfänger, um die E-Bay nicht zu lang zu machen. Mit einem flachen Akku von z. B. 13 mm Höhe, könnte das gehen. Aber man möchte ja auch noch von außen einschalten (MagSwitch o. Ä.), da könnte das eng werden.
Rechnen wir mal durch:
- Sender 13 mm
- Platte 2 mm
- Akku / GPS-Receiver 13 mm (brauchen ja auch noch eine Befestigung, bringt noch etwas in der Höhe dazu, außerdem Akku hat rechteckige Form!)
Die üblichen eisernen Gewindestangen werden sich vermutlich nicht so gut eignen wegen Absorption der Funkwellen, also besser welche aus Kunststoff; Durchmesser müsste daher größer sein, um entsprechende Festigkeit zu erreichen.
Viel Platz bleibt da nicht.
Gruß Achim
